Painel Transferência Automático - QTA - ATS - 300 - AMPER

Painél Automatico para Grupo Gerador com Contatores MOTORIZADOS ou Com Contatores

Painel para controle e proteção de um grupo gerador em operação singela, atendendo às principais especificações industriais. Em modo automático, monitora continuamente a tensão da rede elétrica, estando pronto para partir o grupo gerador e alimentar a carga sempre que houver alguma falha na rede.

Neste caso, serão executado stodos os procedimentos de partida e transferência de carga, indicando a posição operacional, instrumentação e diversas outras informações através de seu display alfanumérico.

Após o retorno da rede, será feita a transferência da carga para a rede e em seguida é iniciado o procedimento de resfriamento e parada do grupo. Se eventualmente ocorrer alguma falha com o motor ou gerador durante o funcionamento, um eficiente sistema de proteção entrará em ação desligando o motor, memorizando a falha e acionando um alarme sonoro para alertar o operador.

Características:
Supervisão completa da rede elétrica e do grupo gerador, monitorando constantemente as tensões da rede, para, em caso de falha, efetuar o procedimento de partida do grupo gerador e a transferência da carga, e, após o retorno da rede, fazer o procedimento inverso, ou seja: transferir a carga novamente para a rede comercial, resfriar o grupo e parar o motor. O tempo para cada uma das ações citadas pode ser alterado individualmente, afim de atender a necessidades específicas.

Monitoramento da tensão da(s) bateria(s) com exibição no display.

Proteção contra baixa pressão do óleo e alta temperatura da água motor quando em funcionamento, monitoradas através do pressostato e do termostato respectivamente.

Indicação no display:
Tensão das três fases da rede (fase-fase e fase-neutro);
Frequência e tensão das três fases do gerador (fase-fase e fase-neutro);
Corrente das três fases em carga;
Tensão da(s) bateria(s);
RPM do motor;
Temperatura da água;
Modo de funcionamento;
Relógio com calendário;
Contador de partidas;
Horímetro;
Data ou horas de funcionamento da próxima manutenção preventiva do grupo gerador;

Proteção:
- Falha na partida;
- Tensão anormal do gerador;
- Alta temperatura do motor;
- Baixa pressão do óleo lubrificante;
- Sobrecarga;
- Subfrequência;
- Sobrevelocidade;

- Opera em 220V, 380V ou 440V (supervisão trifásica), sem necessidade de TP;
- Funcionamento em modo automático, manual e com inibição programada opcional;
- Partida periódica programada sem alimentar carga;
- Partida programada em horário de ponta;
- Bloqueio programável para evitar funcionamento e dias e horários não desejados;
- Histórico de falhas – Registro com as 20 últimas falhas que provocaram a parada do grupo gerador;
- Histórico de eventos – Registro com os 99 últimos eventos ocorridos;
- Três níveis de acesso definidos pelo usuário e protegidos por senha (Opcional);
- Exibição das tensões entre fase e neutro, e entre fase-fase da rede e do gerador;
- Atualização do software em campo;
- Medição digital de temperatura;
- Saída RS-232 e RS-485 para telecomando remoto;
- Controle do sistema de pré-aquecimento.

- Módulo microprocessado digital (Utilizamos o módulo da Comap AMF 25)

- Carregador flutuador de bateria 24V.

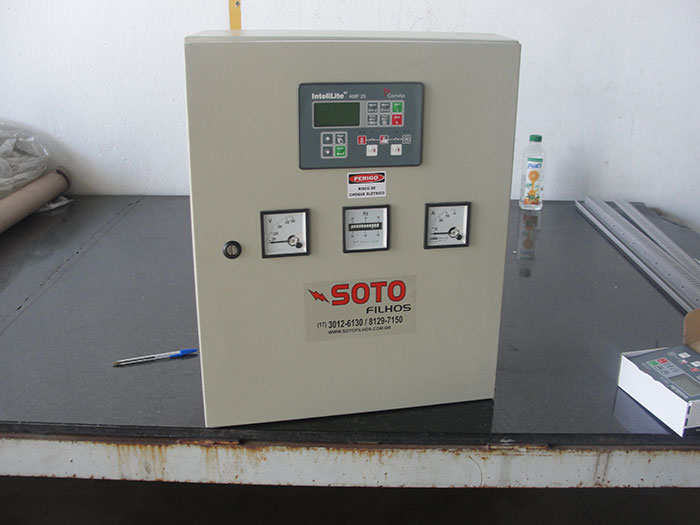

- Conjunto de Contatores MOTORIZADO foto em Anexo
- 04 Disjuntores de proteção 6A.
- Bornes de interligação do motor.
- 03 TC´s
- 01 Botão de emergência
- 01 Sinaleiro
- 06 Relês Auxiliares 24V
- 01 Armário de proteção
- 01 Cabeamento e trilhos diversos
