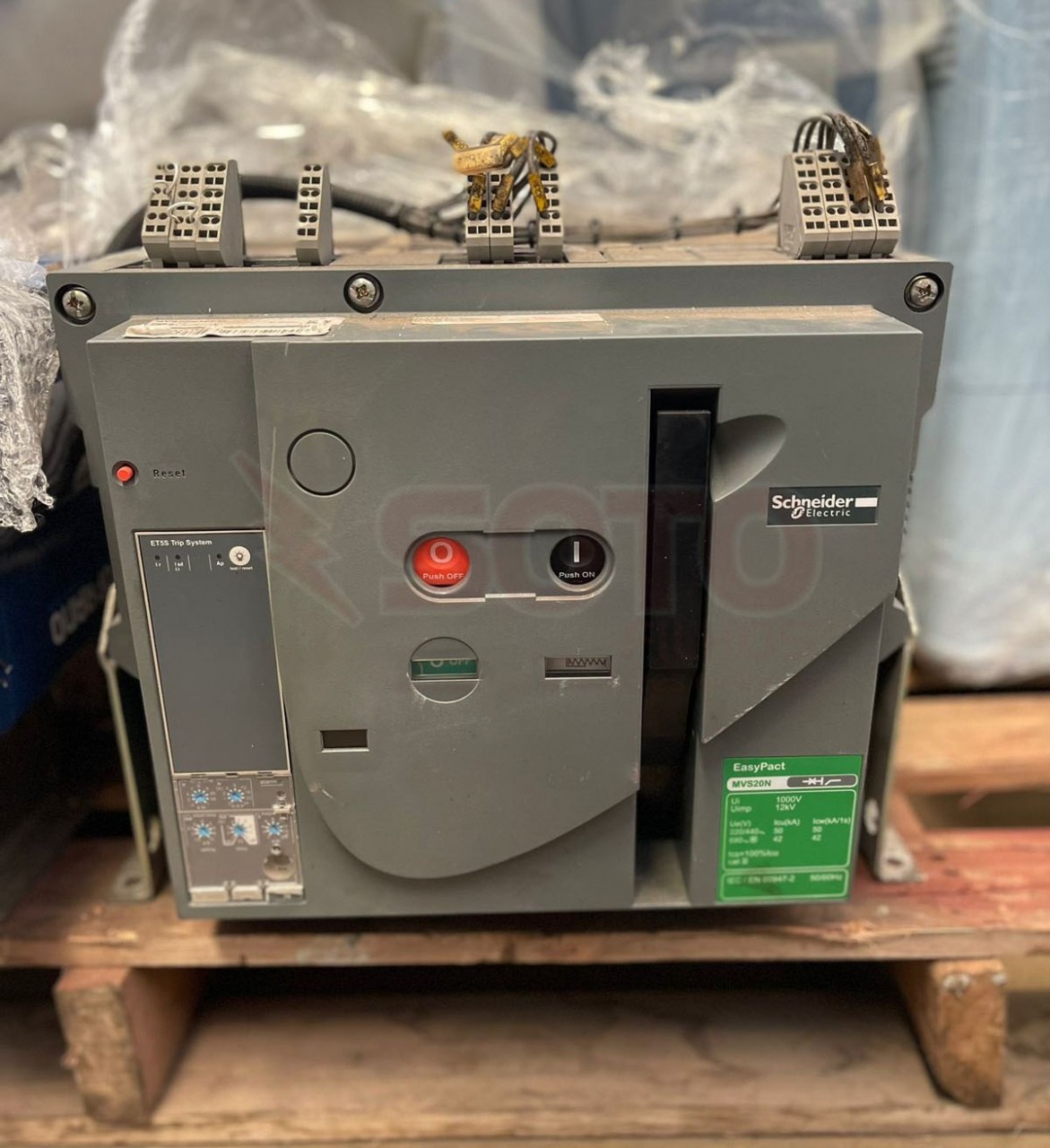

DISJUNTOR MVS20N 3P FIXO ET2I
Ver mais 3 fotos	Preço sugerido: Preço: R$100.000,00 Código: DISJUNTOR MVS20N 3P FIXO ET2I Vendedor: Marca: Schineider Condição: Peso: 40.00 KGS Avaliação: ( ) Disponibilidade: Imediato Duvida: Entrega: Compra mínima: unidade(s) Compra máxima: unidade(s) : Embalagem para presente: Quantidade: Compre em quantidade e economize

Descrição do Produto

O Disjuntor MVS20N 3P FIXO ET2I é um disjuntor trifásico fixo da marca ET2I, com capacidade de interrupção de 20A.

Ele é projetado para proteção de circuitos elétricos contra sobrecargas e curtos-circuitos em instalações industriais e comerciais.

são duas unidades

linha	EasyPact
Nome do produto	MVS20N
Nome abreviado do dispositivo	MVS20N
Tipo de produto ou componente	Disjuntor
Aplicação do dispositivo	Distribuição
Descrição de polos	3P
descrição dos polos protegidos	3P 3d
[In] corrente nominal	2000 A a 40 °C
Tipo de rede	CA
[Ue] tensão de operação nominal	690 V CA 50/60 Hz conforme IEC 60947-2
código de capacidade de interrupção	N
adequação para isolamento	Sim conforme IEC 60947-2
Categoria de uso	Categoria B
nome da unidade de disparo	ET2I
tecnologia da unidade de disparo	Eletrônico
classificação da unidade de disparo	2000 A


Frequência da rede	50/60 Hz
Tipo de controle	Operado manualmente
Modo de montagem	Fixo
Suporte de montagem	Placa de base Calha
posição de conexão	Horizontal Vertical
Local de conexão	Posterior
[Ui] tensão de isolamento nominal	1000 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal	12 kV conforme IEC 60947-2
Relação do TC associado ao Disjuntor	2000 A
capacidade de corte	50 kA Icu a 220..0,440 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	50 kA (Ics) a 220..0,440 V CA 50/60 Hz para IEC 60947-2
durabilidade mecânica	20000 ciclos (com a manutenção) para IEC 60947-2 10000 ciclos (sem manutenção) para IEC 60947-2
durabilidade elétrica	Categoria B: 6000 ciclos 440 V CA 50/60 Hz sem manutenção conforme IEC 60947-2 Categoria B: 4000 ciclos 690 V CA 50/60 Hz sem manutenção conforme IEC 60947-2
passo de conexão	115 mm sem difusor
indicação de posição do contato	Sim
[Icm] capacidade de fechamento nominal em curto-circuito	105 kA (Icm) a 220..0,440 V CA 50/60 Hz para IEC 60947-2
[Icw] corrente nominal de curta duração admissível	50 kA (1 s) a 220..0,440 V CA 50/60 Hz para IEC 60947-2 42 kA (1 s) a 690 V CA 50/60 Hz para IEC 60947-2 25 kA (3 s) a 440/690 V CA 50/60 Hz para IEC 60947-2
funções de proteção da unidade de disparo	LI
Tipo de proteção	Proteção contra curtos-circuitos instantâneos Proteção contra sobrecargas (muito tempo)
indicação de falhas	Sobrecarga Circuito curto Falha interna
tipo de ajuste de detecção de longa duração Ir	9 definições ajustáveis
linha de ajuste de detecção de longa duração	0,4...1 x pol
tipo de ajuste de atraso de longa duração	Ajustáveis 9 ajustes
[tr] ajuste de atraso de longa duração	0,5…24 s a 6 x Ir
memória térmica	20 minutos antes e depois do disparo
regulação de detecção instantânea tipo Ii	Ajustáveis 9 ajustes
linha de ajuste de detecção instantânea	1,5 ... 10 x Ir
interbloqueio seletivo de zonas ZSI	Com
linha de classificação de sensores de corrente	400/2000 A
Tempo máximo de abertura	25 ms
Tempo de fechamento	70 ms
Altura	352 mm
Largura	422 mm
Profundidade	297 mm
Peso líquido	40 kg
